Galvanizli Panel Kaynaklı Hasır Makinesi Elektrik Darbeye Dayanıklı Sıcak Haddelenmiş

         Galvanizli Elektrikli Kaynaklı Demir Hasır Çit Paneli Kaynak PLC Kontrol Kaynaklı Hasır Yapma Makinesi

Kullanım:

kaynak, her türlü hızlı tren, tünel destek ağı, demir madeni yeraltı güvenlik ağı, kömür madeni, yeraltı destek ağı.

Çapraz Tel Besleme Ünitesi (önceden kesilmiş)

Kafes ızgara seti cihazının üstüne monte edilmiştir.yürüme platformu, çapraz tel istifleme ünitesi, tel dağıtım cihazı ve tel besleme cihazından oluşur.

Dağıtım cihazı ve tel besleme, elektrik kontrol sistemi tarafından çalıştırılan pnömatik sistem tarafından tahrik edilmektedir.

El emeğine ihtiyaç duymadan otomatik çapraz tel besleme.çapraz telin önceden kesilmiş telden beslenmesi için tasarlanmıştır.

Kaynak Sistemi

Kaynaklı sistem, raf, kaynak transformatörü, basınçlı silindir, üst elektrot kombinasyonu, alt elektrot kombinasyonu, çapraz tel manyetik konumlandırıcı, kaldırma ağı ünitesi, hat teli braket kombinasyonu, pnömatik sistem, su soğutma sistemi ve diğer yedek parçalardan oluşur.

Kaynak malzemesi: soğuk haddelenmiş tel, soğuk haddelenmiş yuvarlak tel, sıcak haddelenmiş tel.

Mesh Çekme Sistemi

Boşluk plakası, portal, zincir bağlantı örgü ağ makinesi ve taşıma arabasından (veya makaralı kılavuzdan) oluşur, palet (istifleyici-döndürücü) isteğe bağlı bir parçadır.

Maksimum tel örgü uzunluğu: 6000mm.Takviye çeliği ağ uzunluğu 12 metre veya daha uzunsa, özelleştirilmesi gerekir.

CNC Mesh Konum Birimi

Mesh pozisyon ünitesi kullanımı, kaynak ağını ileriye doğru beslemektir, aynı zamanda otomatik ayara göre çapraz hat aralığını ayarlayan ihtiyaç duyulan hat teli aralığını sağlar.

CNC örgü pozisyon sistemi, çapraz tel aralığını otomatik olarak ayarlayabilir ve verileri sisteme kaydedebilir, çapraz tel aralığını ayarlamak kolay, kullanışlı ve doğrudur.

Otomatik sıra kaynak makinesinin (ağ kaynak makinesi) avantajları:

1. Sıra kaynak makinesi, doğrultma silindiri, doğrultma sırası ve doğrudan bobin tel besleme ile donatılmıştır, otomasyon gerçekleştirir, ön doğrultma kesmeyi ve manuel yerleştirmeyi ortadan kaldırır, zamandan, ekipmandan ve işçilikten tasarruf sağlar.

2. Sıra kaynak makinesinin, ayarlanan uzunluğa ulaşıldığında ağı otomatik olarak kesen ve verimliliği artırmak için makineyi durdurmadan ağı otomatik olarak düşüren kendi ağ kesme makinesi vardır.

3. Sıra kaynak makinesi, hata ayıklandıktan sonra otomatik olarak üretebilir, durma süresi olmadan bir işçi çalıştırabilir.

Otomatik sıra kaynak makinesi/ağ kaynak makinesi temel parametreleri:

Ağ genişliği: 1 m, 1,2 m, 1,5 m, 2 m, 2,5 m, 3 m;

File uzunluğu: 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m (Müşteri ihtiyacına göre özelleştirilebilir)

Kaynak teli çapı: 2.2-4mm, 4-6.5mm, 6-8mm;

Kaynak açıklığı: 50x50mm, 100x100mm, 200x200mm veya 250x250mm (ayarlanabilir);

Çözgü hattı sayısı (lehim bağlantıları) : 6, 8, 10, 12,14, 16, 18 (müşteri ihtiyacına göre);

Güç kaynağı 380V 50HZ;

Kaynak hızı 40-55 (sıra/dak);

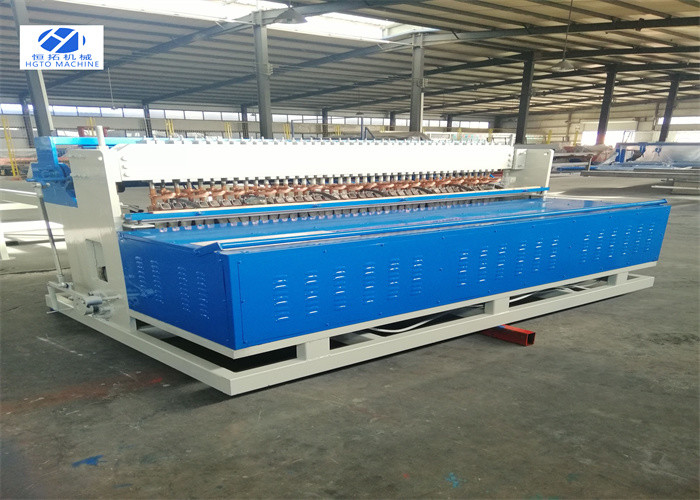

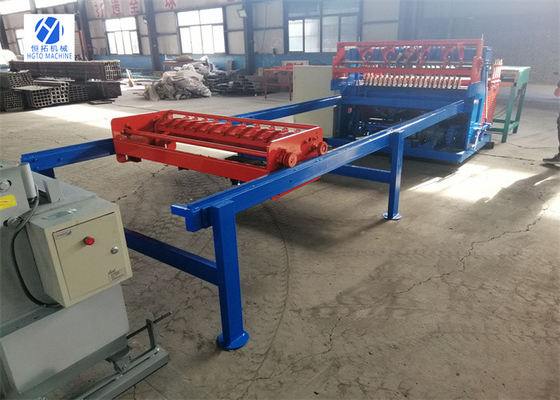

Makine detayları:

Kontrol kabininin resmi:

Teslimata hazır:
